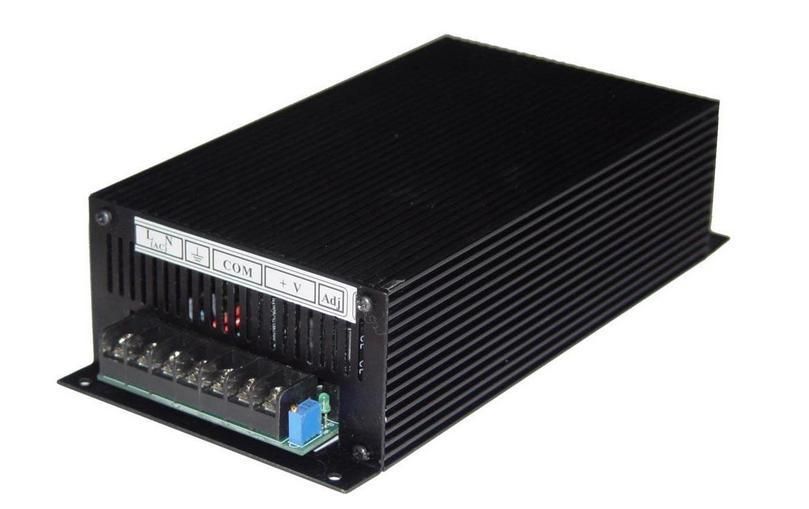

今天，頤和電子為大家介紹一下開關電源維修的妙招。

開關電源中保險熔斷的直接原因:開關管\電源厚模塊\整流二極管擊穿\100uf/400v大電容擊穿漏電，消磁電阻內部碎裂。

開關電源各輸出端始終無電壓輸出的最常見原因:交流220v整流濾波電路中的保險電阻開路;開關管基極到100uf/400v大濾波電容正極之間的電阻開路。

開關電源只在開機瞬間有小電壓輸出的常見原因:行輸出管擊穿，開關電源中開關變壓器一左的2.2uf~100uf電解電容失效漏電。

開關電源輸出電壓低的最常見原因:行輸出變壓器局部短路`脈寬調制電路中的三極管和二極管擊穿“漏電”光耦合器件中的三極管漏電等。

造成光柵與圖象S扭曲和有兩條垂直方向移動黑帶的原因:100UF?400V大濾波電容失效和容量下降。

造成光柵局部有彩斑的和圖象局部彩色不對的原因:是開關電源交流220V輸入電路中的消茲電阻開路。

開關電源無輸出的檢修技巧

1、開關電源始終無電壓輸出的原因

開關電源始終無電壓輸出是指開關電源各輸出端，在按電源開關開機后始終為0V，這種情況是由于開關電源未產生震蕩所致。進一步證實的方法是測開關電源100UF/400V電容關機后的電壓，若300V之后慢慢下降，則說明開關電源未產生振蕩。開關電源未產生振蕩的原因有:

(1)開關管集電極未得到足夠的工作電壓

(2)開關管基極未得到啟動電壓和相關電路漏電

(3)開關管正反饋元件失效

2、判斷故障的方法和步驟

檢修這類故障的首要任務是判斷鼓障在上述三個部位中的哪個部位，具體方法是測開關管集電極，基極電壓，可能有以下幾種情況:

(1)開關管集電極電壓為0V和低于市電1.4倍，開關管沒有正常的工作電壓，如果有1。4倍的電壓，說明開關管集電極具備了正常的工作電壓，說明AC220V及整流濾波電路工作正常。

(2)開關管的基極電壓為0V(包括開機瞬間)這種情況說明啟動電路對開關管基極未提供啟動(導通)電壓，或基極與發射極之間相關元件擊穿，應對啟動電路和開關管發射極及相關元件進行檢查，若電壓為0.6~0.7(包括開幾瞬間)，說明啟動電路和開關管發射極元件正常，若在0。7V以上說明啟動電路正常，但開關管發射結或其元件斷路或阻值變大。

(3)開關管具備導通條件:開關管基極電壓為0.6~0.7V，集電極電壓大于250V，說明開關管具備了工作條件，故障在正反饋電路，包括正反饋電阻，電容，續流二極管及開關變壓器正反饋繞組及其之間的連接應制板。

開關電源瞬間有電壓出檢修技巧

1、瞬間電壓輸出故障原因

這種故障在按下啟動開關的瞬間，開關電源某個或各個輸出端電壓有一個小的電壓輸出，然后降為0V，這種情況說明開關電源在加電的初始產生了振蕩，但后由于過壓，過流保護引起停振，或開關機接口電路加電初始為開機狀態，但隨CPU清零的結束而轉入待機狀態，引發這種情況的原因有:

(1)開關電源因故輸出電壓比標準值高10V而引起過壓保護

(2)負載過流引起保護動作

(3)保護電路自身的誤動作

(4)遙控系統因故執行待機指令

2、判斷故障方法與步驟

(1)假負載法

(2)測量保護元件是否擊穿

(3)斷開法

(4)降壓法

3、各功能電路的檢測方法

通過上述方法判斷故障在開關電源的哪個部分后，對各個部分的檢查方法如下：

(1)對脈寬調制電路和正反饋電路的檢查，對正反饋電路中的電解電容直接更換

目前開關電源的正反饋電路中的振蕩電容有兩種，一是0。016UF 0。039UF膽電容，其故障率很低，檢修這種電容可以排除，另一種是10UF左右的電解電容，故障率使用數年后有可能，檢修時直接更換此電容，

(2)更換脈寬調制電路工作電壓形成中的電解電容

在手中無交流調壓器的情況下，對于過壓保護故障，為了安全起見可先更換脈寬調制電路工作電壓形成電路中的易損件，即濾波電容(幾微法到100UF不等的電解電容)，看開關電源是否恢復正常。

開關電源輸出電壓低檢修技巧

1、開關電源輸出電壓低的原因

(1)220V交流電壓輸入電路和整流濾波電路對開關管提供的工作電壓不夠，超出脈寬調制電路的控制范圍。

(2)負載電路存在過流引起開關電源負載加重而導致輸出電壓下降。

(3)開/關機接口電路處于待機狀態，令開關電源工作于低頻振蕩狀態其輸出電壓為待機狀態下的度數。此類故障僅應于無預備電源，CPU預備狀態下的工作電壓由開關電源提供的機型。

(4)開/關機接口電路末端因故工作于開機或待機之間的狀態，從而導致開關電源工作于待機與開機狀態之間的工作頻率，造成開關電源輸出電壓高于待機值，低于開機值。

(5)保護電路端因故障工作于導通狀態，使電源進入弱振窄脈沖供電，引起開關電源輸出電壓下降。

(6)整流輸出電路中的二極管和濾波電容，限流電阻損壞引起輸出電壓變低。

(7)脈寬調制電路有問題，不能對開關電源輸出電壓的變化做出正切的響應，對電源開關管基極電壓調整方向大小不對，從而造成開關電源輸出電壓低。

(8)正反饋電路中的正反饋電阻變大，放電二極管性能變差，正反饋量不足，導致振蕩周期變長。振蕩頻率下降，從而引起開關電源輸出電壓低。

(9)它激式開關電源因未得到行逆成而工作低于低頻狀態，造成輸出電壓低。

2、判斷故障方法與步驟

(1)測行輸出管集電極電壓判斷故障

(2)測開關電源各個輸出端電壓判斷故障。

(3)輸出電壓下降比列大，有的 輸出電壓下降比列小。

開關電源輸出電壓高的檢修技巧

1、影響開關電源輸出電壓高的原因

(1)對局有倍壓整流的機型，在市電正常的情況下錯誤工作于倍壓整流狀態(只使用于部分新型遙控彩色電視機)；

(2)脈寬調制電路問題；

(3)振蕩電容容量下降；

(4)主負載(行掃描電路)未工作造成開關電源負載變輕引起輸出電壓升高。
